系統特色
主板+3個獨立模塊（電源、電機、鍵盤），使用靈活
鋰電池模塊上配備先進的電池管理芯片，適合脫機使用
是嵌入式MCU理想的實驗開發平臺

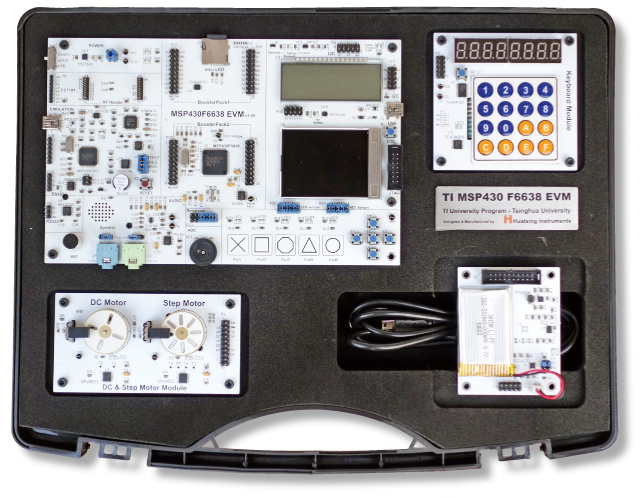

MSP430F6638綜合實驗系統主板、電池模塊、鍵盤模塊、電機模塊4個模塊構成，布局緊湊、工藝精良。系統以TI公司MSP430F6638 MCU為核心，外圍配以由TI公司高性能模擬、數字及電源管理芯片，再加上完善的教材及課件，構成了一套高端MCU教學開發系統。這套系統不僅適合單片機系統開發、計算機硬件技術等課程教學，也適合作為學生科技創新、電設大賽平臺使用。
課程內容 | 實驗內容 | MCU教學點 | 模擬教學點 |
GPIO | 按鍵實驗（查詢方式） | GPIO操作 查詢操作 | |
按鍵實驗（中斷方式） | GPIO操作 中斷操作 | ||
段式液晶 | 段式液晶顯示 | LCD_B模塊應用 | 液晶顯示原理 |
中斷與低功耗 | LED燈實驗 | 中斷操作 | |
低功耗模式實驗 | 低功耗模式 | ||
定時器 | TIME_A實驗 | Timer_A模塊 | |
看門狗定時器實驗 | WDT模塊 | ||
實時時鐘實驗 | RTC_C模塊 | ||
頻率計實驗 | Timer_A模塊 比較器B模塊 | 施密特觸發器原理 | |
比較器 | 比較器B實驗 | 比較器B模塊 | 斜率式ADC原理 |
觸摸按鍵實驗 | 電容觸摸按鍵原理及應用 | ||
電機模塊 | 直流電機控制 | PWM模塊 | DRV8833電機驅動芯片原理及應用 |
步進電機控制 | |||
通用串行通信接口 (SPI) | SD卡讀寫 | USB模塊 USCI_SPI模塊 | |
TFT屏幕顯示 | USCI_SPI | TFT屏幕工作原理及驅動方式 | |
通用串行通信接口 (I2C) | 數碼管顯示 | I2C擴展IO USCI_I2C模塊 | |
矩陣鍵盤實驗 | |||
溫度監測與電量檢測 | 溫度監測（本地、遠程）原理 電池電量檢測原理 | ||
通用串行通信接口 (UART) | RS232通信 | USCI_UART模塊 | |
ADC與DAC | ADC | ADC12模塊 | ADC原理 |
DAC | DAC12模塊 | DAC原理 | |
Flash | 片內Flash讀寫 | Flash模塊 | |
綜合實驗 | 音頻播放（外置聲卡）實驗 | USB USCI_SPI DAC12 | TPA301音頻放大器原理及應用 |
圖片顯示實驗 | USB USCI_SPI | TFT屏幕工作原理及驅動方式 | |
錄音與回放實驗 | USB USCI_SPI ADC12 DAC12 | TLV2760運算放大器原理及應用 TPA301音頻放大器原理及應用 | |
直流電機調速 | PWM ADC12 LCD | DRV8833電機驅動芯片原理及應用 | |
步進電機調速 | |||
USB與串口實驗 | USB USCI_UART | ||
I2C總線綜合實驗 | I2C擴展IO USCI_I2C |
